这是一篇平法普及知识。
很多人弄不清楚钢筋弯折（钩）长度该多少，看完这篇文章应该就清楚了。
（长文多图，建议收藏或者转发后慢慢看。）
3d
3d弯折长度有一处出现：

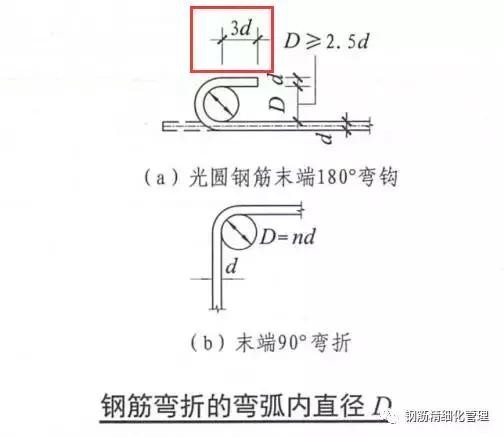

①光圆钢筋末端180度弯钩平直段；（不常见）
11G101-1 P57页：
5d
5d弯折长度有两处出现：
①非抗震的箍筋平直段；
②拉结筋平直段。
③非框架梁下部钢筋不满足12d时候

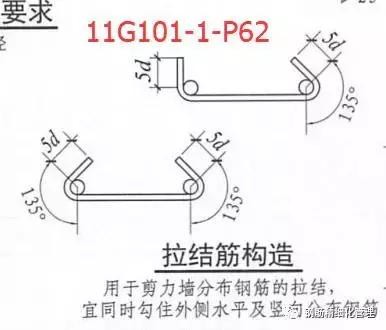

11G101-1 P62页(见小字）：
11G101-1 P62页
11G101-1 P62页
6d
6d弯折长度在三种构件两种情况中出现：

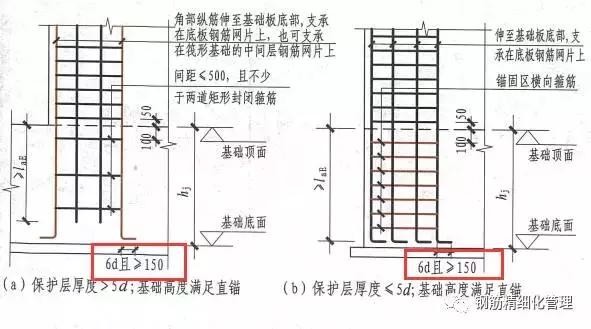

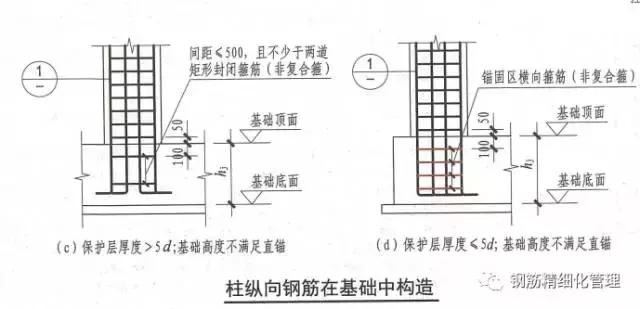

①剪力墙、边缘构件、柱在基础中锚固达到锚固长度时候：
16G101-3 P64、65、66页
10d
10d弯折长度有两处出现：
①抗震构件的箍筋平直段；
②剪力墙端（非转角）时候的封边；
③桩承台钢筋
④承台梁

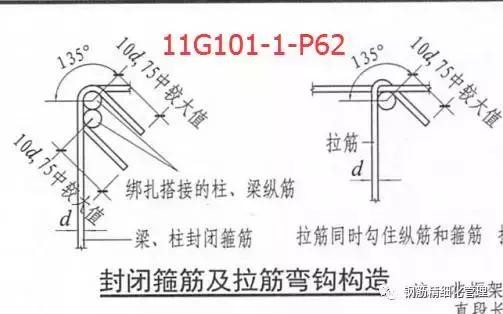

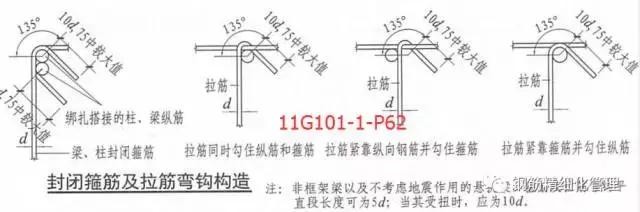

箍筋平直段，11G101-1 P62页：

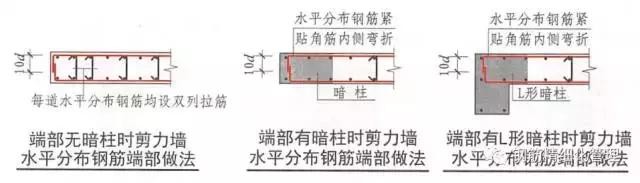

剪力墙端封边，11G101-1 P71页

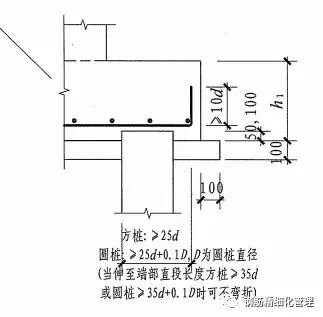

桩承台钢筋，16G101-3 P94页

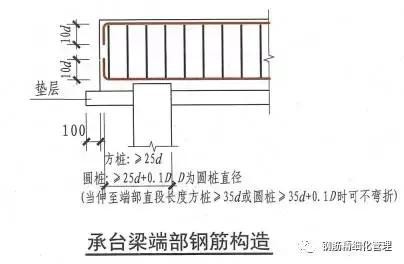

桩承台梁，16G101-3 P100页
12d
12d弯折是11图集中最普遍的自身封边构造弯折，当某构件与另一构件交叉时候，另一构件不能做为做为其支座，或者其锚固位置时，这个构件就需要用自身弯折来自我锚固，自我封边，以此来抵御外力，也使局部没有钢筋的地方不会空白，出现没有钢筋配置封闭混凝土的现象
12d弯折出现的部位：
①柱子封顶弯折，柱子变截面弯折锚固处
②剪力墙，墙板立筋的封顶、变截面弯折
③非框架梁底筋锚固
④筏板基础的封边弯折
⑥基础梁外伸端部的弯折
⑦悬挑梁的外伸端头的弯折

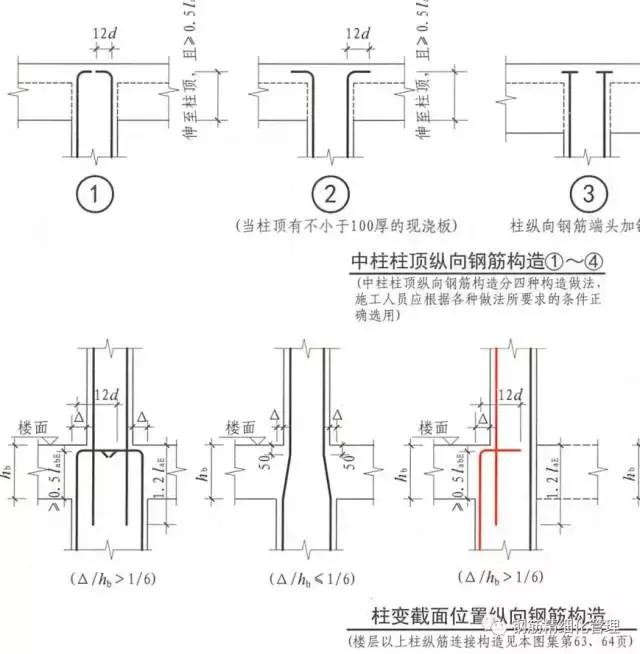

柱子封顶、变截面位置，16G101-1 P68页

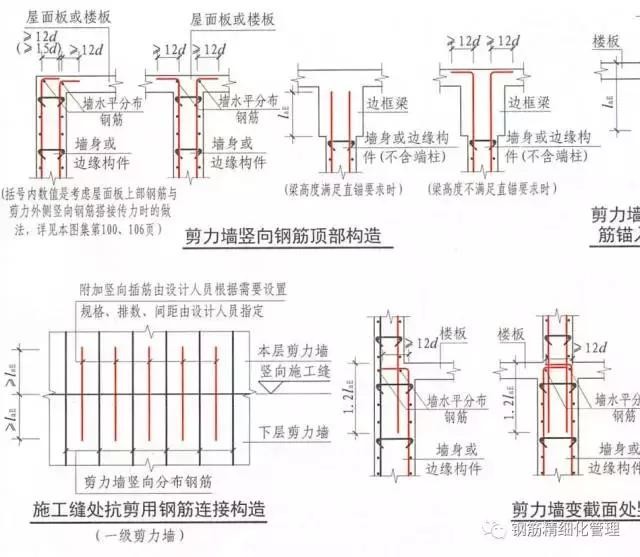

剪力墙，墙板立筋的封顶、变截面弯折，16G101-1 P68页

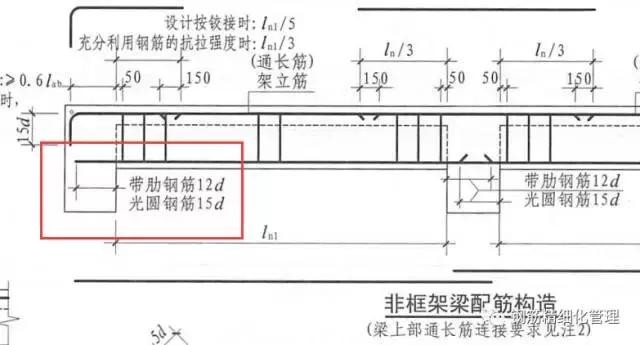

非框架梁底筋锚固，16G101-1 P89页

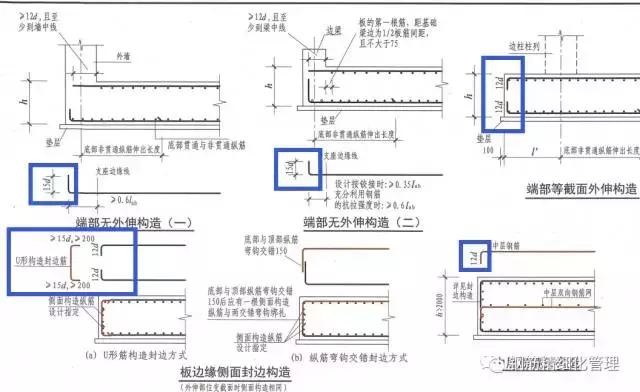

筏板基础的封边弯折，16G101-3 P89页
16G101-3 P93页

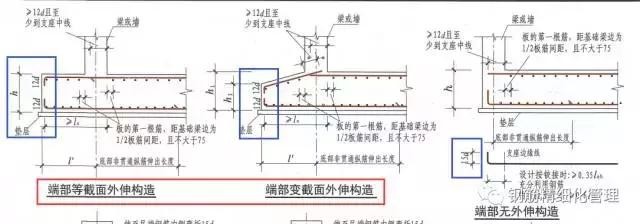

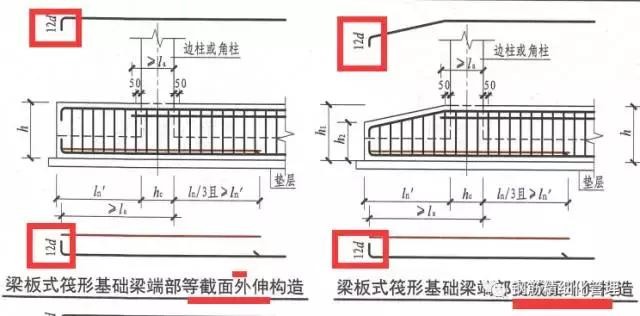

基础梁外伸端部的弯折，16G101-3 P81页

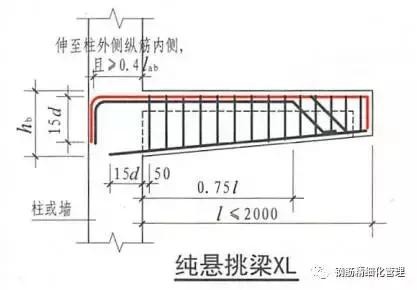

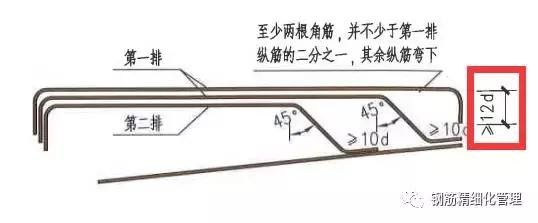

悬挑梁的外伸端头的弯折，12G901-1 P2-44页
15d
①无外伸基础框架梁，次梁，联系梁
②柱子自身截面大，柱子钢筋锚固于梁内长度大于1.5的锚固值，其对
应的梁弯折15D
③剪力墙内侧部分的水平筋弯折

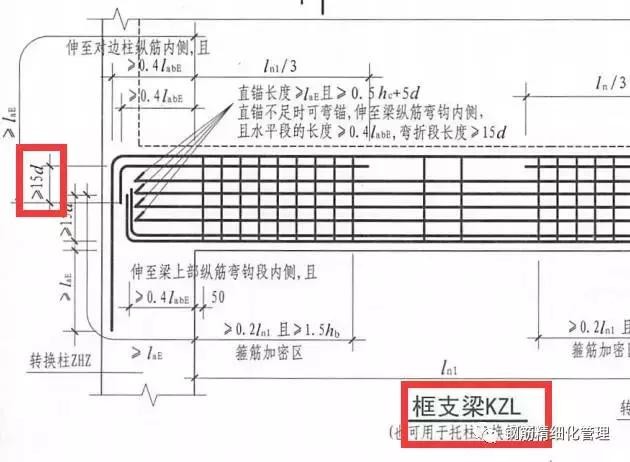

④楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁
⑤楼层梁高低跨不连通别的变截面处理时候
⑥.柱子的柱帽钢筋
⑦板支座负筋的弯折
⑧楼梯板负筋弯折
⑨楼层板带上筋的弯折
无外伸基础框架梁，次梁，联系梁，16G101-3 P89页

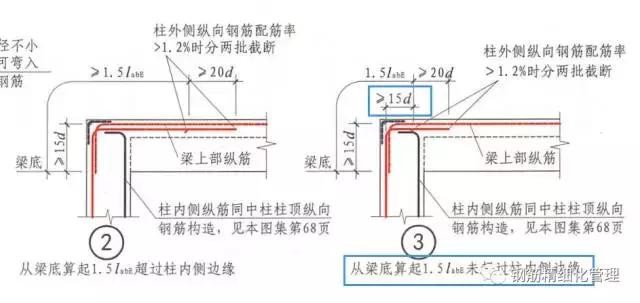

柱子自身截面大，柱子钢筋锚固于梁内长度大于1.5的锚固值，其对应的梁弯折15D，16G101-1
①

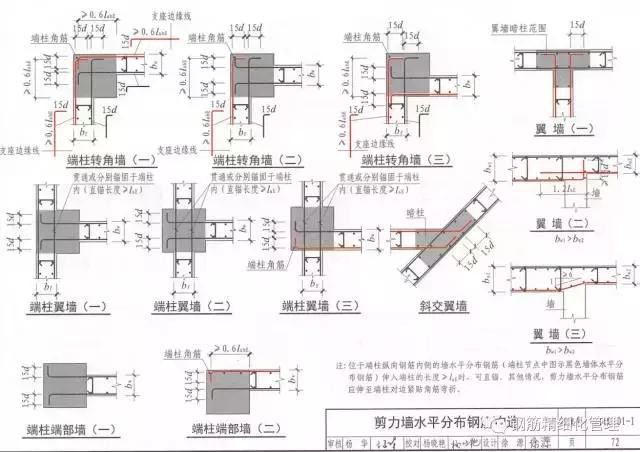

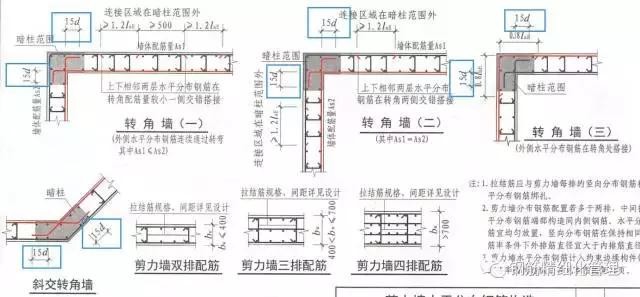

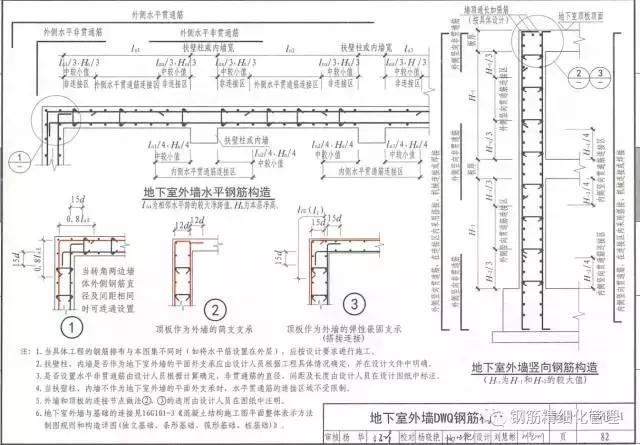

剪力墙内侧部分的水平筋弯折，16G101-1 P67页
②
剪力墙内侧部分的水平筋弯折，16G101-1 P67页
③
剪力墙内侧部分的水平筋弯折，16G101-1 P67页

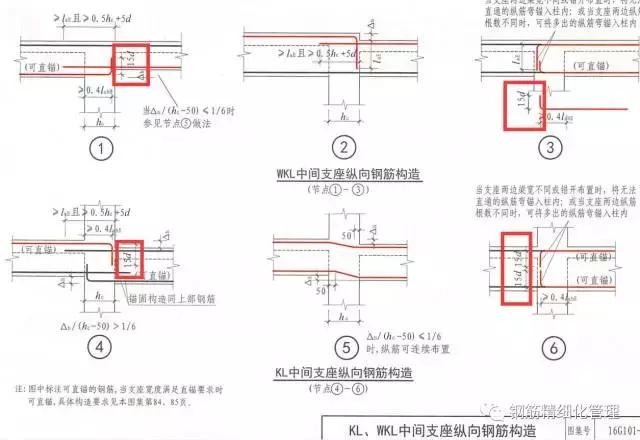

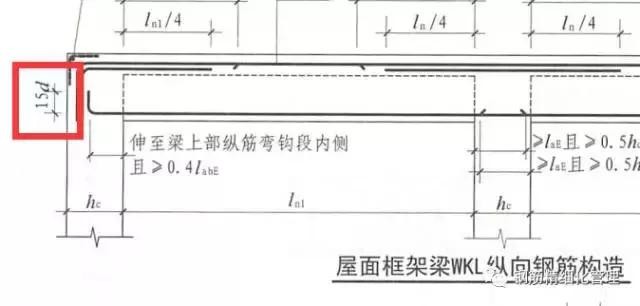

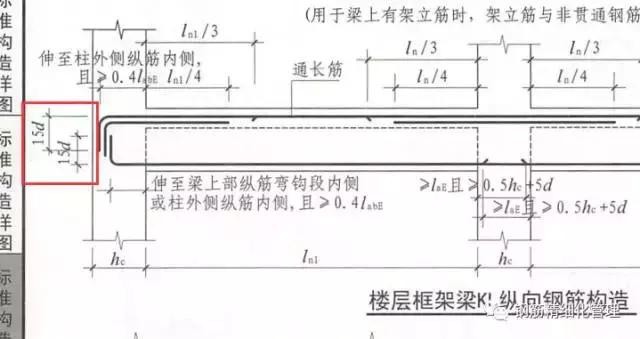

楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁，16G101-1 P67页：
①
楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁，16G101-1 P67页
②
楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁，16G101-1 P67页
③
楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁，16G101-1 P67页
楼层梁，屋面梁，屋面连梁，悬挑梁等一系列抗震与非抗震梁，16G101-1 P67页

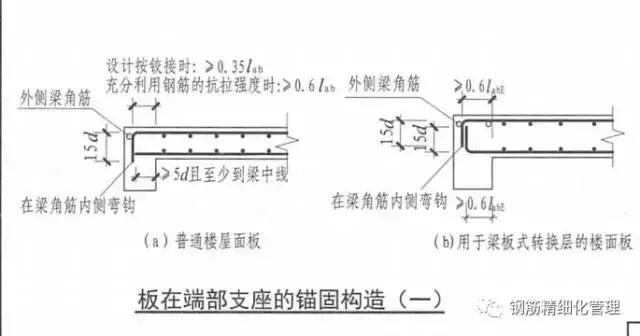

板支座负筋的弯折，16G101-1 P67页

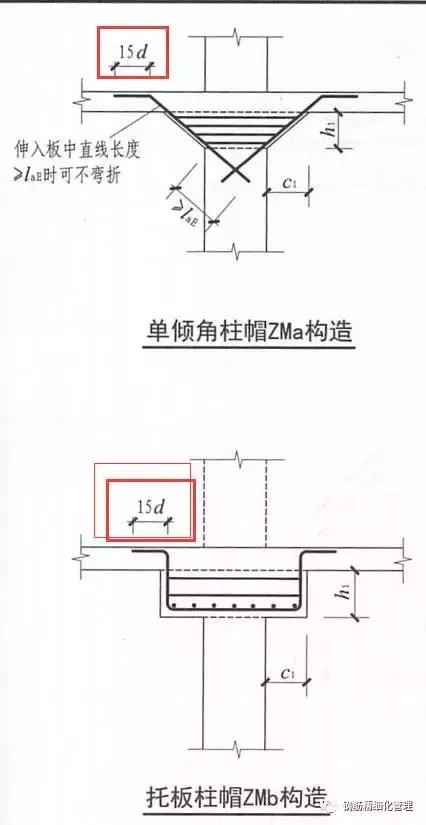

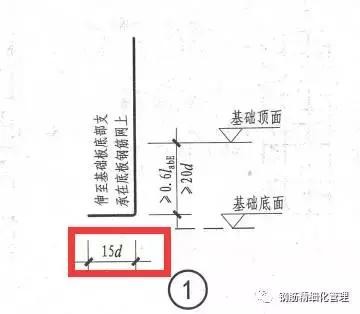

柱子的柱帽钢筋，16G101-3 P66页

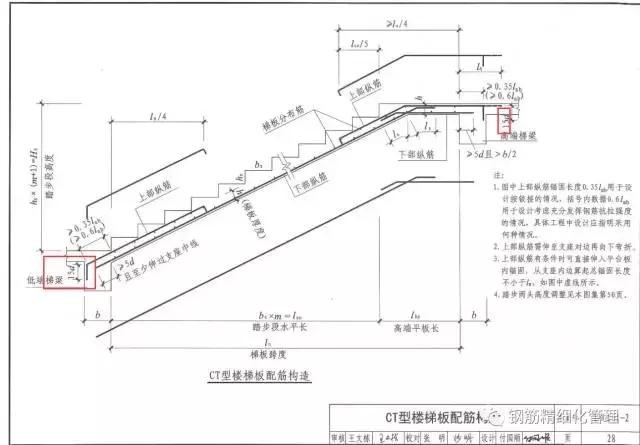

楼梯板负筋弯折，16G101-2 P28页

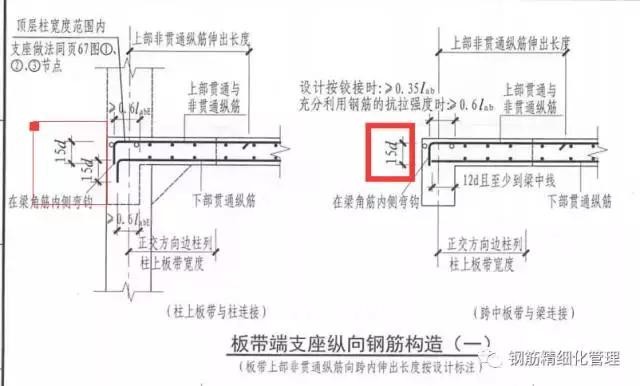

楼层板带上筋的弯折，16G101-1 P106页
20d
①吊筋水平段
②水平折梁交叉处

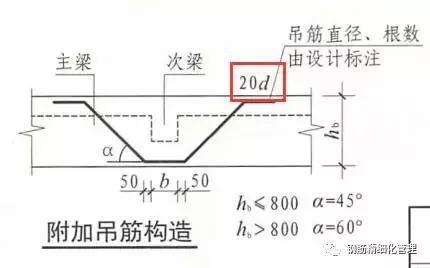

吊筋平直段，16G101-1 P88页

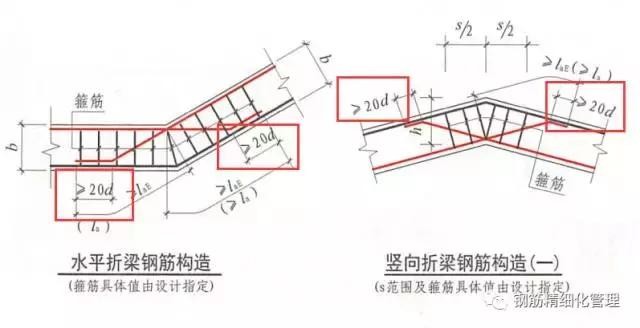

水平折梁交叉处
写了这么多，提个问：
请问8d弯折用在哪里？
,
